ups电源输出电压稳定度的因素分析

来源:UPS电源 发布时间:15/06/2022 浏览次数:
ups电源输出电压稳定度的因素分析 响影响输出电压U,稳定度的因素,可分电源外部和电源内部因素两种。外部因索包括 稳输入电压、负载、环境温度的变化对稳定度的影响;稳压电源的内部因素包括基准电压、采 电样电阻、运算放大器某些参数的变化对稳定度的影响。环境温度的变化则是通过如基准电 源质量因素分压、采样电阻、运放器的某些参数等随着温度的变化,由此影响稳定度的。ups电源基准电压U,变化对稳定度的影响ups电源以微变量表示的电压稳定度就等于基准电压变化的相对值,也就是基准电压的变化未受到削弱,而以其全部的变化量值来影响输出电压的稳定度,亦即输出电压也变化同样的相对值。由此可以得到两点结论:一是基准电压的稳定是至关重要的;二是稳定电源的稳定度不可高于基准电压的稳定度。

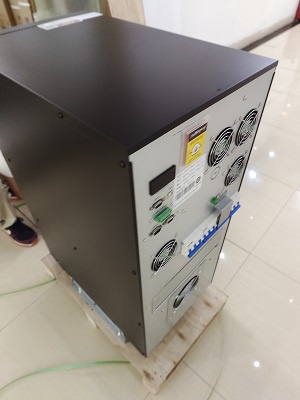

 ups电源
ups电源稳压电源的纹波及减小纹波的方法,稳压电源输出电压或电流要求它的输出纹波要小。稳压直流电源,都是由交流电源经整流变压器、整流电路而得到的。中、小功率的稳压电源,都采用单相桥式整流;大功率的稳压电源,大多采用三相桥式整流。而整流输出电压是脉动的,这就需要滤波电路减小纹波。


ups电源输出电压的纹波是引起输出电流交流纹波的主要因素
1)滤波减小整流输出的纹波电压,可采用一般滤波器。 解
2)选用r大的功率管是串联调整管集射极间的微变电阻,也就是功率输出特性曲线和斜率,管子的输出 施特性放大区曲线越平坦,相应的r。越大。在大功率稳定电源中,调整环节由多级达林顿电路组成,达林顿电路中的功率可采用Paa为1000 W的管子,但为了获得较高的r.值和提高可靠性,宁可采用Pa较小而输出特性曲线较平坦的功率管,将几十个功率管并联使用。
3)增大比较放大级增益增大比较放大级运算放大器的运算系数,极限情况下可使运放器开环运行,也就是达到开环增益。需要注意的是,提高增益,要受到运放器的频率特性的制约。
ups电源开关稳压电源的杂音及其抑制,ups电源纹波及杂音的来源整流电路一般由单相半波、全波或倍压等电路组成。整流器输出的脉动电压是由直流电压和加在其上的交流电压分量组成。这些交流分量可以用傅氏级数方法将其分解为一系列的正弦分量之和,这些正弦分量的振幅和频率各不相同,称为各次谐波。整流电压的脉冲情况与很多因素有关,如整流电路的形式、负载的性质、变换器工作的对称性、死区时间的大小等。
ups电源产生杂音的来源很多,如外来干扰、雷电、机械振动、接触不良,另外电路设计不当、元件参数选择不当以及结构布局、布线不合理等都会使电源杂音增大。
在开关稳压电源中,功率三极管和开关二极管在开-关翻转过程中,在微秒量级上升、下降时间内的大电流变化所产生的射频能量已成为杂音的主要来源。由于频率较高,它以电磁能的形式直接向空间辐射,或者以干扰电流的形式沿着输入、输出端的导线传送。在开关稳压电源中,产生杂音的又一个来源是内部寄生电容在开关状态下突然的充放电,变压器寄生电容、半导体器件与散热器间的电容以及导线到机架之间的电容尤为突出。人们无法逃避能量通过寄生电容的事实,但是能够通过合理地设计布局,减小内部寄生电容,并尽量控制杂音的流通途径,使它保持在电源内部。

ups电源

ups电源纹波滤除的方法,ups电源一般整流电路的滤波ups电源在有些情况下,对电源纹波要求不高的场合,如电饿,灯丝供电,可以直接应用整流电路输出的味动电压。但是,在雷达、通信、仅表等电子设备中,就不能满足要求,如果直流电压脉动大,即交流成分大,产生杂音,会严重能响信号的质量。因此,整流电路后面总是要接入低通滤波器,抑制交流成分,才能保证正常供电。滤波器应该具有一定的平滑系数或滤波系数9.,以便减小纹波。


ups电源滤波前(滤波器输入端)和滤波后(滤波器输出端)第n次谐波电压的幅度。平滑系数9,表示滤波器将第n次游波电压降低的倍数,9。>1,其值越大,表示滤波能力越强,滤波效果越好。常用的滤波器有电感输入式滤波器(如电感滤波,倒L型LC滤波,T型LCL滤波),电容输入式滤波器(电容滤波,T型CLC滤波),还有电阻输入式滤波器(如倒L型RC滤波)。其中电感输入式滤波器适用于大功率且负载变化较大的场合,电容输入式滤波器适用于负载电流较小的场合。但是,在串联谐振变换器中,滤波器必须采用电容输入式滤波,而在并联谐振变换器中,滤波器必须采用电感输入式滤波器。对于LC滤波器,电路的固有谐振频率w。=-LC应该低于整流电压中最低次谐波的频半,这样滤波器对含最低次谐波在内的各次谐波都呈现感性,避免了滤波器谐振于最低谐波频率的危险。
