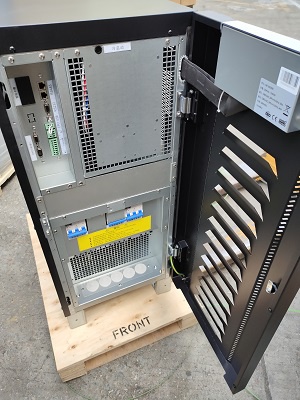

1一般蓄电池每次放电后，应利用UPS电源内部的充电电路对其进行浮充电，起码要浮充10h以上，才能使蓄电池全部处于饱和充电状态。当蓄电池放电终了电压低于规定值技术 时(12V蓄电池终了电压为10.5 V，24V蓄电池为21V)，当先进行均衡充电，即把每个电池单元并联起来，用统的充电电压进行充电。然后才进行浮充电。后备式UPS电源，建议每隔一个月让UPS电源处于逆变状态下工作2-3min，以激活蓄电池，可延长其使用寿命。
2由于所有的UPS电源的蓄电池的实际可供使用的容量与蓄电池的放电电流大小、蓄电池工作环境温度、储存时间的长短及负载特性密切相关。不正确地使用UPS电源往往会造成蓄电池的实际可供使用容量仅为蓄电池的额定标称容量的很小一部分，因此用户在使用蓄电池时要注意以下几点：蓄电池的过度放电和长时间的开路闲置不用，都会使得蓄电池的内部产生大量的硫酸铅，并被吸附在蓄电池的阴极上，形成所谓的阴极“硫酸盐化”。其结果是造成电池内阻增大，蓄电池的可充放电性能变差。当UPS电源长期不用时，应每隔一段时间开机一次，充电完毕后再放电2～3 min以激活电池、延长电池使用寿命。一次全负荷放电完毕，按规定要充电10h以上，以确保下一次UPS电源逆变供电时可靠工作。对于目前大多数UPS电源来说，当它的蓄电池每次放电完毕后，可利用UPS电源内部的电池充电回路对蓄电池进行充电。为保证蓄电池被重新置于饱和充电状态，一般需要的充电时间为10～12 h。充电时间不够，会使蓄电池处于充电不充分状态。这时蓄电池的实际可供使用的容量远远低于蓄电池的标称容量。
3当UPS电源的蓄电池在使用中出现下述情况之一时，要想复活蓄电池的可充放电特性，当采用均衡充电的办法来解决。需要对蓄电池进行均衡充电的情况有：UPS电源蓄电池组中，各电池单元之间的端电压差别超过1V左右。长期闲置不用的电池(包括新购买的蓄电池)。重新更换电解液的蓄电池。为确保蓄电池具有良好的充放电特性，对于长期闲置不用的UPS电源(停机10 d以上)，在重新开机之前，最好先不要加负载，让UPS电源利用机内的充电回路对蓄电池浮充
(3)如何判断后备式UPS电源交流输出的极性。目前，大多数后备式UPS电源都设有交流极性自动保护功能。为防止UPS电源的交流输入极性接错而影响负载的运行安全，必须进行正确的连线，以确保UPS电源无论是工作在市电供电状态，还是工作在逆变器供电状态，它的交流输出火线永远保持在输出插座的同一位置处(左零右火)。如果不慎将UPS电源的交流极性接反的话，就会出现UPS电源在执行市电供电与逆变器供电转换前后输出插座中同一插孔的电平在火线与零线之间变化。造成这种现象的原因是：UPS电源处逆变器工作状态时的输出极性是固定不变的，而处市电供电状态时，由于后备式UPS电源的交流稳压电路采用变压器抽头调压工作方式，因此它的交流输入极性会因为用户在插插头时的随意性而任意改变。目前有相当多的用户供电系统采用只有火线、零线的两个插孔的插座，这时怎样才能保证UPS电源的交流输入极性正确连接呢？判断方法很简单，即只需要将试电笔插入任一插孔中，并启动UPS电源1～2 min后，通过反复接通和关断UPS电源的220 V市电输入的办法来观察试电笔中氛灯发光状态是否在变化。当市电输入极性连接正确时，试电笔中的须灯应处于常灭或常亮状态否则说明交流输入极性被接反了，这时，只需将交流输入插 特融头换一个方向插入即可 电源
(4)UPS电源的各种连接方式。鉴于UPS电源在整个系统中的重要作用，UPS电源自身的可靠性就变得十分重要了。 虽然UPS电源的平均无故障时间(MTBF)指标越来越高，但由于元器件使用寿命的限制，以及不正确的使用等，仍有可能使UPS电源发生故障。为提高整个系统工作的可靠性，对UPS电源的正确配置与连接形式应做一定的考虑。
UPS电源的旁路式连接，主要是采用单台UPS电源供给全部负载的连接方法。具体形式如图6.3(a)所示。这种连接方式时，UPS电源与市电并联供电，采用锁相技术，使两者同步。当UPS电源损坏时可通过联结开关转为市电供电。这是单一的UPS电源配置方案，可靠性相对差一些。整个UPS电源系统出现故障后，市电将UPS电源脱开.直接接通负载，且不影响UPS电源系统的维修。
UPS电源的并联冗余式连接，主要是适应总负载功率需要2台或更多台UPS电源供给的系统的连接方法，具体如图6.3(b)所示。这种连接方式亦称作并联无备份方式。2台UPS电源并机运行，各承担50%的负载，一台损坏时另一台自动转为满载工作。此种配置既提高了系统的可靠性，又方便了系统的扩容。分隔盈余式。UPS电源的分隔盈余式连接，主要是适应于2台或2台以上的UPS电源其总容量比负载总容量要大的情况下的连接方式，具体如图6.3(e)所示，这种连接方式亦称作并联有备份方式。这种连接方式，要求系统比负载总容量多出1台UPS电源的容量，任何1台UPS电源出故障时，其余仍能供给全部负载。1台UPS电源作为热备份，只在主UPS电源损坏时才工作。与并联冗余式相比，可节省并联装置。带连开关式。UPS电源的带连开关式连接如图6.3(d)所示。2台UPS电源独立工作，一台损坏时，另一台则承担全部负载。要求UPS电源的容量储备较大。后备式方波输出UPS电源的电路结构如图6.4所示。它主要由控制抗干扰自动稳压控制板及操作指示面板3个部分组成。操作控制面板上有电源及电池组开关、市电供电指示灯(绿灯)、逆变器工作指示灯(红灯)和电池充电指示灯等。在该电源内部共有+12，+5 V，+27 V3种直流辅助电源。电池组的供电电压为24V。当该不间断电源处于市电供电状态时，市电供电-逆变器供电转换控制器共发出3个控制信号去控制后级工作：送到由SG3524组件组成的脉宽调制功能块，使其输出为零，逆变器停止工作。送到蓄电池充电器控制电路去调整充电回路的输出电压大小，正常情况下，它使蓄电池处于+27 V的浮充电状态。送到市电供电-逆变器供电转换控制继电器，使交流市电直接经由高压高频尖脉冲吸收回路自动稳压调整环节输出一个无干扰的或干扰被大大衰减的50 Hz正弦波电源。当市电供电中断或外界市电电压低于170V时，市电供电-逆变器供电转换控制器将发出如下4个控制信号去控制后级工作：
①启动SC3524脉宽调制组件工作，此时脉宽调制组件将输出一组其脉冲宽度可调的方波去驱动末级晶体管推挽放大电路，并使逆变器输出方波。此时，SG3524的工作状态将同时受到来处EPS电源输出端的反馈控制量、过流检测电路和电池电压过低检测电路的控制信号的控制。
②送到蓄电池充电控制电路，使该充电回路的电压输出降低到低于蓄电池组的端电压。因此，充电回路停止对电池组的浮动充电。
3送到低频振荡器组件。这个振荡器的振荡频率与蓄电池组的端电压密切相关。电池的电压越低，振荡频率越高。当电池电压低于最低允许值时，振荡器停止振荡。组件输88 出控制信号将同时控制逆变器工作指示灯及报警蜂鸣器的工作。
4送到市电供电-逆变器供电转换控制继电器开关，把逆变器输出方波电压馈送给 特种负载。作超计盗或饭路 电池电压过低等 电任一种故障时，PWM脉宽调制逆变器将停止工作。这时，UPS电源将处于既无市电又无方波电压输出的自动保护断电状态。
