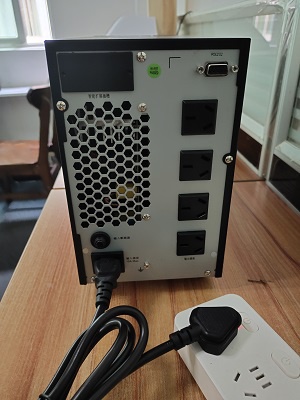

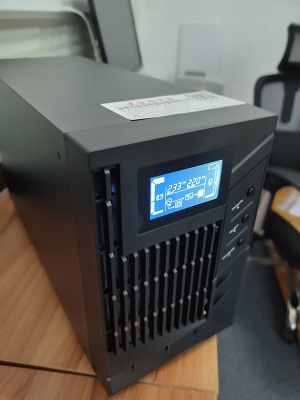

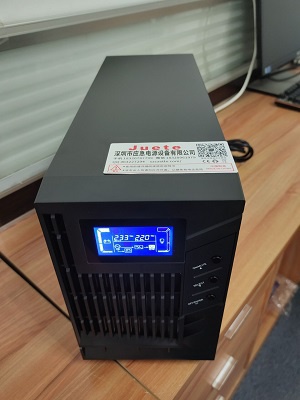

ups电源电池管理单元,电池材料的不断开发提升了热失控的上限温度。另一方面，虽然电池必须通过严格的安30全测试，但提供正确的充电状态并很好地应对多种有可能出现的电子元器件故障，仍然是系统设计人员的职责所在。过电压、过电流、短路、过热状态以及外部分立元件的故障都有可4 能引起电池突变而失效。这就意味着需要采取多重的保护——在同一电池包内具有至少两个独立的保护电路或机制。同时，还希望具备用于检测电池内部微小短路的电子电路，以避免电池故障。电池包内电池管理单元框图如图2-2所示,模拟前端电路,和独立的二级安全保护电路。

ups电源集成电路设计用于精确地指示可用的ups电源电量。该电路独特的算法允许实时地追踪电池包的蓄电量变化、电池阻抗、电压、电流、温度以及其他电路信息。电量计自动地计算充电及放电的速率、自放电以及电池单元老化，在电池使用寿命期限内实现了高精度的电量计量。例如，一系列专利的阻抗追踪电量计，均可在电池寿命期限内提供高达1%精度的计量。单个热敏电阻用于监测ups电源的温度，以实现电池单元的过热保护，并用于充电及放电限定。例如，电池单元一般不允许在低于0℃或高于45℃的温度范围内充电，且不允许在电池单元温度高于65℃时放电。如检测到过电压、过电流或过热状态，以允许电池充电。

ups电源主要任务是对过载短路的检测|并保护充电及放电MOSFET、电池单元以及其他线路上的元件，避免过电流状态。检测用于检测充电及放电流向上的过电流。AFE电路的过载和短路限定以及延迟时间，均可通过电量计的数据闪存编程设定。当检测到过载或短路状态，且达到了程序设定的延迟时间时，充电及放电MOSFET V1及V2将被关闭，详细的状态信息将存储于AFE的状态寄存器中，从而电量计可读取并调查导致故障的原因。ups电源包的电量计芯片集解决方案来说，AFE起了很重要的作用。AFE提供了所需的所有高压接口以及硬件电流保护特性。所提供的IC兼容接口允许电量计访问AFE寄存器并配置AFE的保护特性。AFE还集成了电池单元平衡控制。多数情况下，在多单元电池包中，每个独立电池单元的荷电状态(SOC)彼此不同，从而导致了不平衡单元间的电压差别。AFE针对每一电池单元整合了旁通通路，可用于降低每一电池单元的充电电流，从而为电池单元充电期间的SOC平衡提供了条件。基于阻抗追踪电量计对每一电池单元化学荷电状态的确定，可在需要单元平衡时做出正确的决策。

ups电源时间的多级过电流保护，使得电池保护更为强健。电量计具有两层的充电/放电过电流保护设定，而AFE则提供了第三层的放电过电流保护。在短路状态下，MOSFET及电池可能在数秒内毁坏，电量计芯片集就完全依靠AFE来自动关断MOSFET，以免产生毁坏。多级电池过电流保护如图2-3所示。ups电源电压监测的采样特性限制了此类保护系统的响应时间。绝大多数应用要求能快速响应且实时、独立的过电压监测器，并与电量计、AFE协同运作。该监测器独立于电量计及AFE，监测每一电池单元的电压，并针对每一达到硬件编码过电压限的电池单元提供逻辑电平输出。过电压保护的响应时间取决于外部延迟电容的大小。在典型的应用中，秒量级保护器的输出将触发熔丝或其他失效保护设备，以永久性地将ups电源与系统分离。

ups电源对于电池管理单元来说，很重要的一点是要为非正常状态下的电池包提供趋于保守的关断。永久性失效保护包括过电流的放电及充电故障状态下的安全、过热的放电及充电状态下的安全、过电压的放障状态(峰值电压)以及电池平衡故障、短接放电FET故障、制造离可选择任意组合上述的永久性失效保护。ups不间断电源参数|2022,04,30,
